双通道数字信号处理平台

一、系统功能概述

依托公司专业的模拟采集和模拟输出技术，采用ADI公司高精度高速AD，结合高性能数字信号处理芯片FPGA和DSP，实现无线电信号高速采集和高速信号处理。本产品是双通道处理平台，主要支持CDMA和CDMA2000网络制式，主要包括对CDMA和CDMA2000的数字下变频、抽取、滤波、FFT等，将模拟信号转化成数字信号来处理，以及对相关接口的支持。

二、主要指标

1、标准USB2.0接口：传输速度20Mbytes/S，支持WINDOWS 98SE以上操作系统，读写接口简单。

2、AD芯片：板载两片AD9446，16bit分辨率，80MSPS采样率，实测AD有效位>11.4bit。

3、FPGA芯片：板载两片ALTERA高性能CYCLONE III芯片EP3C120，速度等级C8，近12万个LEs，支持采集海量数据的高速预处理。

4、DSP芯片：板载2片TI C6000 DSP芯片TMS320C6416，主频1.0GHz，EMIF总线频率支持133MHz/166MHz，支持高速EMIF读写。

5、FPGA和DSP通信速度： 64位高速EMIFA总线。

6、两条ADC采集通道，每条通道有独立的FPGA和DSP组成的数据单元。

7、支持蓝牙传输，支持语音播报

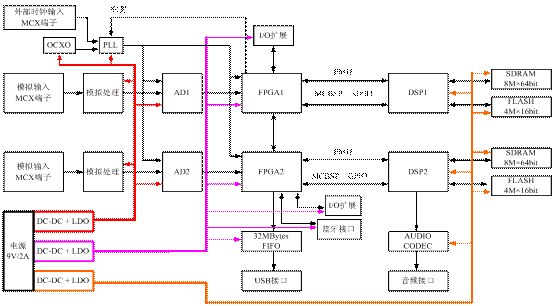

三、系统框图：
